مقدمه: عبور از طراحی گرافیکی دوبعدی به مهندسی سازه ریتیل
در صنعت پرشتاب خرده‌فروشی و هایپرمارکت‌ها، استند فروشگاهی قدرتمندترین ویترین یک برند در لحظه تصمیم‌گیری نهایی مشتری (Point of Sale) است. با این حال، یکی از پرهزینه‌ترین اشتباهات استراتژیک مدیران مارکتینگ و آژانس‌های تبلیغاتی، نگاه صرفاً گرافیکی به این سازه‌هاست. قرار دادن یک طرح بصری روی یک شابلون جنریک، بدون محاسبه وزن محصول، مرکز ثقل، رفتار مکانیکی خطوط تا و فیزیک مواد، منجر به تولید استندهایی ناپایدار میشود که در اولین هفته‌های کمپین دچار خمش طبقات، پارگی گوشه‌ها و در نهایت حذف از سطح فروشگاه میگردند.
طراحی یک سازه تبلیغاتی موفق، فرآیندی چندرشته‌ای است که دانش طراحی صنعتی، ارگونومی خرید، محاسبات مقاومت مصالح و استانداردهای پلانوگرام فروشگاهی را به یکدیگر پیوند می‌زند. در استودیو مهندسی کات استند، فرآیند طراحی استند فروشگاهی با اتکا به نقشهکشی دقیق خط تیغ (Die-line)، مدلسازی سهبعدی پیشرفته و نمونهسازی سریع پیاده‌سازی میشود تا اطمینان حاصل شود که هر پروژه در چرخه طراحی استند تبلیغاتی، به بالاترین نرخ بازگشت سرمایه (ROI) و ماندگاری درازمدت در شلف‌های تجاری دست می‌یابد.
فاز ۱: نیازسنجی میدانی و تحلیل فیزیک محصول (Product & Retail Audit)
نقطه آغاز هر پروژه مهندسی در کات استند، بررسی کالبدی کالایی است که قرار است روی استند مستقر شود.
محاسبه وزن کل و چگالی حجمی در بارگذاری
ابعاد دقیق بسته‌بندی، وزن خالص و ناخالص، تعداد محصول در هر ردیف و حداکثر تیراژ چیدمان در هر طبقه محاسبه میشود. توزیع وزن در طبقات پایینی، میانی و فوقانی تعیین می‌کند که استراکچر نیازمند چه ضخامتی از ورق‌های پلیمری است تا تحت بارهای مداوم استاتیکی دچار افتادگی شکم (Deflection) نگردد.
تطابق با استانداردهای پلانوگرام و مقررات هایپرمارکت‌ها
فروشگاه‌های زنجیره‌ای ضوابط سخت‌گیرانه‌ای برای سازه‌های تبلیغاتی دارند. محدودیت‌های ارتفاع دید (معمولاً ۱۶۰ تا ۱۸۰ سانتی‌متر برای عدم انسداد دید دوربین‌ها و لاین‌ها)، مساحت قاعده بر اساس کاشی‌های کف فروشگاه، و عدم وجود لبه‌های تیز و خطرناک برای خریداران، از پیش‌شرط‌هایی است که در فاز صفر طراحی لحاظ می‌گردد.
فاز ۲: مهندسی خط تیغ (Die-line Architecture): زبان مشترک طراح و خط تولید
خط تیغ، شالوده فیزیکی استند است. یک اشتباه چند دهم میلی‌متری در محاسبه خط تا، می‌تواند فرآیند مونتاژ هزاران استند را در سراسر کشور با بن‌بست مواجه کند.
تفکیک خطوط برش (Cut Lines)، خطوط تا (Crease Lines) و جبران ضخامت (Folding Compensation)
کارتن پلاست صنعتی بر خلاف مقواهای نازک، دارای ضخامت واقعی ۳ تا ۵ میلی‌متر با ساختار فلوت‌دار است. در نرم‌افزارهای تخصصی CAD، مهندسان کات استند ضریب کشیدگی پلیمر در زمان خم شدن (K-Factor) را در خطوط تا محاسبه می‌کنند. این جبران‌سازی هندسی مانع از ترکیدن لایه خارجی یا جمع‌شدگی فلوت‌های داخلی در زاویه خم ۹۰ یا ۱۸۰ درجه میشود.
قفلهای مکانیکی زبانه و شیار (Interlocking Snap-fit) و حذف چسب
در مهندسی مدرن استند، چسب حرارتی و منگنه به عنوان آسیب‌پذیرترین نقاط اتصال شناخته میشوند که در برابر رطوبت کف و ارتعاشات سست میشوند. در متدولوژی کات استند، کلیه اتصالات بر پایه قفلهای زبانه و شیار مکانیکی (Snap-fit) طراحی میشوند که با زاویه مهندسی‌شده درون بدنه چفت شده و سازه‌ای خرپایی، صلب و یکپارچه خلق می‌کنند.

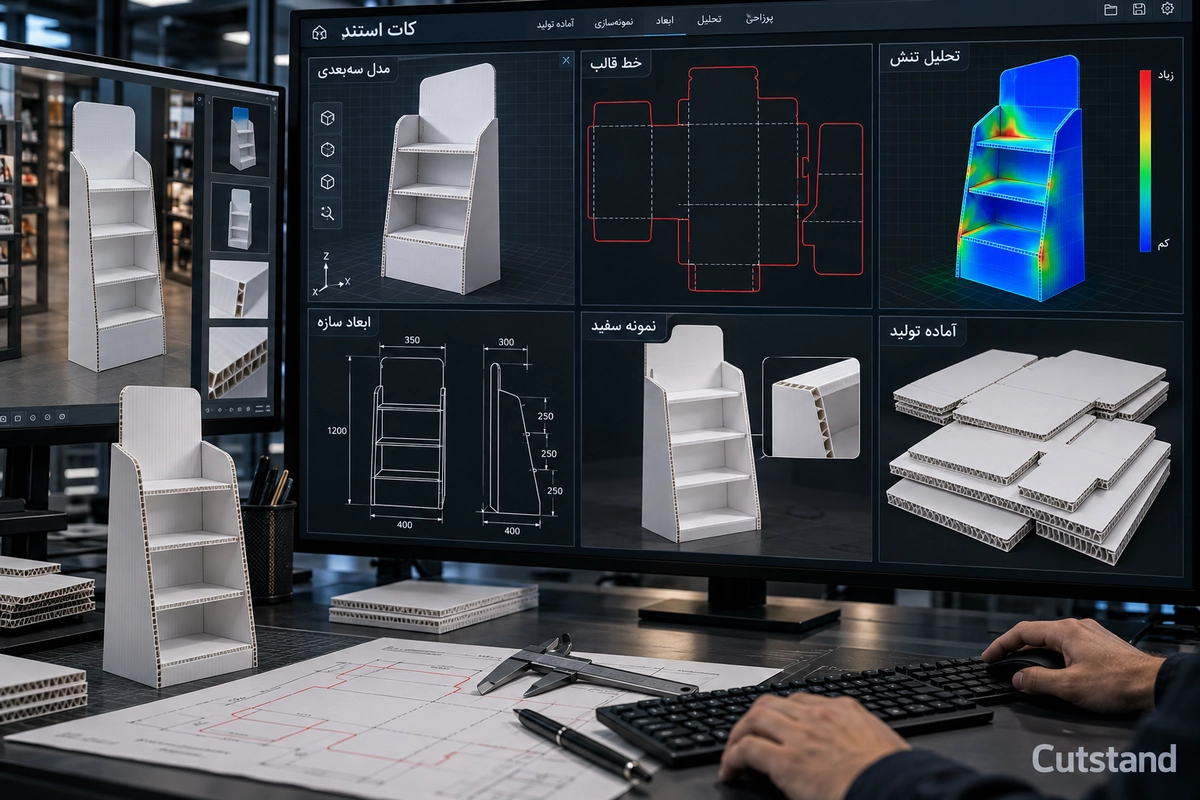

فاز ۳: شبیهسازی سهبعدی و تحلیل مقاومت ایستایی (FEA Simulation)
پیش از ساخت فیزیکی، استراکچر استند درون محیط‌های شبیهسازی رایانه‌ای تحت آزمون‌های شبیهسازی تنش قرار می‌گیرد.
محاسبه مرکز جرم (Center of Mass) و آزمون واژگونی
یکی از بحران‌های ریتیل، خالی شدن نامتقارن محصولات توسط خریداران است. اگر مشتریان ابتدا تمام کالاهای طبقه پایین را بردارند، مرکز ثقل استند بالا رفته و با کوچک‌ترین ضربه ترولی واژگون میشود. مهندسان کات استند با طراحی شیب منفی قاعده (Tapered Base) و پایه‌های تعادلی گسترده، مرکز جرم را همواره در نقطه ثبات استاتیک مهار می‌کنند.
جهت‌گیری بهینه فلوت‌های متریال نسبت به ستون‌های باربر
ساختار داخلی کارتن پلاست در راستای طولی فلوت‌ها، بالاترین مقاومت فشاری ستونی را ارائه می‌دهد. شیت‌بندی قطعات استند به گونه‌ای انجام میشود که راستای فلوت‌های بدنه دقیقاً بر راستای بارهای عمودی منطبق باشد تا استند توان نگهداری بارهای سنگین را بدون خمش کسب کند.
فاز ۴: نمونهسازی سریع ۲۴ ساعته (Rapid Prototyping) با پلاترهای برش دیجیتال
فاصله میان نقشه روی مانیتور تا سازه واقعی در فروشگاه، مرحله خطیر نمونهسازی است.
کات استند مجهز به سالن اختصاصی مهندسی و پلاترهای پیشرفته برش و تا دیجیتال است. در این دپارتمان، ظرف کمتر از ۲۴ ساعت پس از تایید فایل سهبعدی، یک نمونه اولیه فیزیکی در مقیاس ۱:۱ (White Sample) بدون نیاز به ساخت قالب فلزی سنگین برش خورده و ساخته میشود. این نمونه با چیدمان محصولات واقعی برند بارگذاری شده و کلیه تست‌های ارگونومی، ایستایی و سهولت اسمبل بر روی آن ارزیابی می‌گردد.
فاز ۵: همگام‌سازی گرافیک چاپی و اجرای صنعتی با لمینت ماشینی
پس از تایید پروتوتایپ، فایل خط تیغ در اختیار تیم گرافیک برند قرار می‌گیرد تا طراحی بصری منطبق بر کدهای پنتون پیاده‌سازی شود.
در خطوط چاپ کات استند، طرح‌ها با رزولوشن واقعی ۱۴۴۰ DPI به وسیله سیستم‌های چاپ دیجیتال اکوسالونت بر روی استیکرهای باکیفیت صنعتی چاپ میگردند. سپس با استفاده از دستگاه‌های رول‌لمینت مکانیزه فشاری-حرارتی، پوشش لمینت مات یا براق به صورت کاملاً یکدست و بدون حباب بر روی ورق‌های کارتن پلاست اجرا میشود تا رنگ‌ها در برابر سایش فیزیکی، خراشیدگی ناخن و مایعات شوینده کف فروشگاه بیمه شوند.

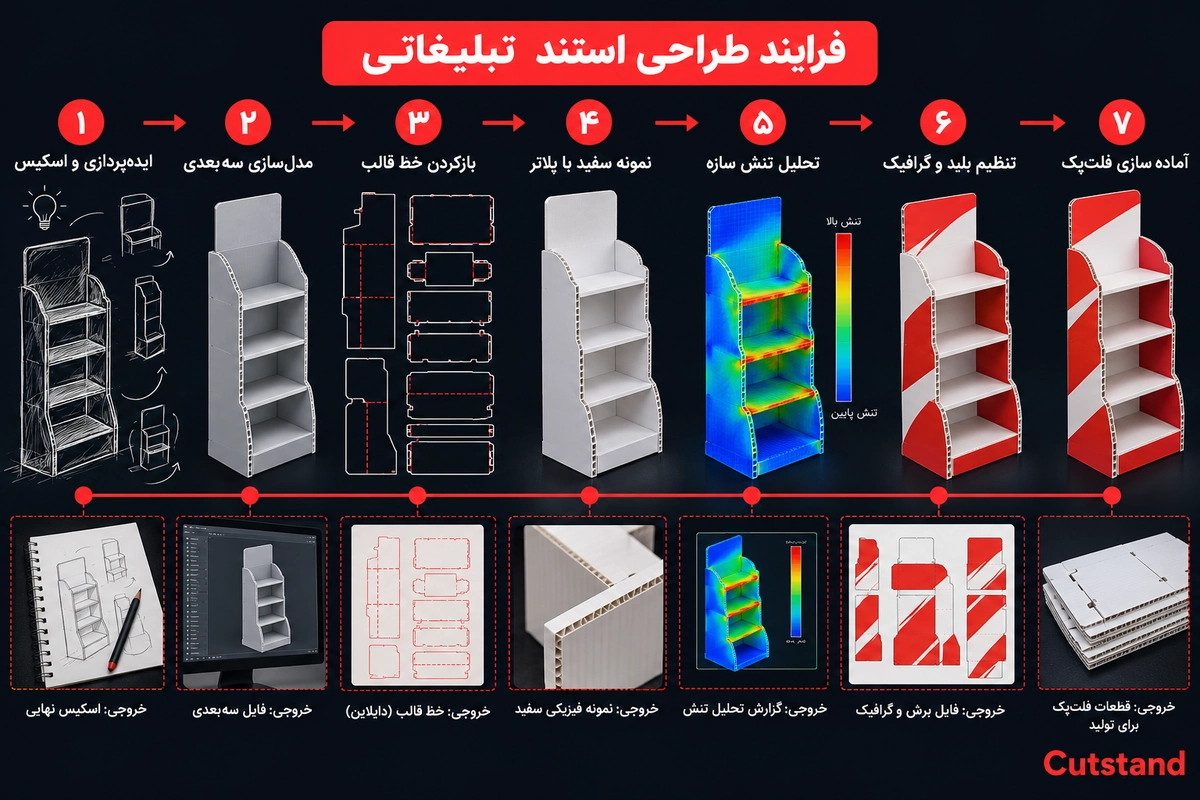

جدول چک‌لیست مراحل مهندسی طراحی استند فروشگاهی کات استند
این جدول فرآیند گام‌به‌گام طراحی و اعتبارسنجی سازه‌های فروشگاهی را برای مدیران پروژه تبیین می‌کند:
| مرحله فرآیند | اقدام فنی و مهندسی | خروجی استاندارد | استاندارد کنترل کیفی کات استند |
|---|---|---|---|
| ۱. آدیت محصول | سنجش وزن، ابعاد و توزیع کالای شلف | فرم نیازسنجی فنی و ارگونومیک | تلرانس ابعادی کمتر از ۱ میلی‌متر |
| ۲. طراحی دی‌لاین | نقشهکشی خطوط برش و تا با CAD | فایل برداری Die-line مقیاس ۱:۱ | محاسبه ضریب K برای خمش بدون ترک |
| ۳. آنالیز استاتیکی | شبیهسازی FEA و مرکز ثقل سازه | گزارش پایداری مرکز جرم | مقاومت در برابر واژگونی تا زاویه ۱۵ درجه |
| ۴. پروتوتایپ سریع | ساخت White Sample با پلاتر دیجیتال | نمونه فیزیکی تست در ۲۴ ساعت | تست بارگذاری واقعی تا ۱.۵ برابر وزن نامی |
| ۵. اجرای گرافیک | انطباق طرح با محدوده بلید و چاپ | چاپ اکوسالونت با لمینت ماشینی | تطابق کدهای رنگی و اجرای کاملاً بدون حباب |
| ۶. دایکات صنعتی | ساخت قالب و برش سریکاری اتوماتیک | شیت‌های برش‌خورده دقیق | لبه‌های بدون پلیسه و تلرانس میکرونی |
| ۷. بهینه‌سازی فلت‌پک | بسته‌بندی مسطح قطعات پازلی | پکیج کارتنی کم‌ضخامت | زمان اسمبل نهایی زیر ۲ دقیقه بدون ابزار |
بهینه‌سازی زنجیره تامین و لجستیک با الگوی پیشرفته Flat-pack
ارزش طراحی مهندسی زمانی نمایان میشود که صدها استند باید به اقصی نقاط کشور ارسال و توسط پرسنل فروشگاه برپا شوند.
استودیو کات استند تمامی پروژه‌ها را بر پایه متد Flat-pack طراحی می‌کند. اجزای استند به صورت شیت‌های کاملاً مسطح درون کارتن‌های محافظ کم‌ضخامت قرار می‌گیرند. این امر حجم انبارداری و هزینه‌های باربری بین‌شهری را تا ۷۵ درصد کاهش می‌دهد. بهره‌گیری از خاصیت ۱۰۰٪ ضدآب و وزن سبک استند کارتن پلاست، بقای سازه را در شرایط چالش‌برانگیز فروشگاهی تضمین می‌کند. این دقت در طراحی، ستون فقرات موفقیت در خطوط تولید استند تبلیغاتی است؛ تضمینی برای استقرار یک استند تبلیغاتی شاخص و یک استند فروشگاهی استاندارد که نام برند را در صدر انتخاب خریداران ثبت می‌کند.
سوالات متداول (FAQ) استراتژیک مدیران مارکتینگ و توسعه محصول
۵ پرسش نمایش داده میشود.
۱. فرآیند طراحی اختصاصی خط تیغ تا آمادهسازی نمونه اولیه چقدر زمان میبرد؟
پس از تحویل نمونه فیزیکی محصول و اعلام مشخصات فروشگاه، نقشهکشی سهبعدی و برش نمونه اولیه فیزیکی (White Sample) ظرف ۲۴ الی ۴۸ ساعت کاری در سالن نمونهسازی کات استند انجام میشود.
۲. آیا برای سفارش طراحی اختصاصی استند، حتماً باید تیراژ بالا سفارش دهیم؟
خیر؛ یکی از مزیتهای کلیدی کات استند، خدمات منعطف از ۱ عدد برای تست بازار و ایونتها تا تیراژهای سریکاری صدها هزار عددی با همان استاندارهای مهندسی است.
۳. تفاوت طراحی خط تیغ کارتن پلاست با جعبههای مقوایی چیست؟
کارتن پلاست پلیمری ضخیمتر بوده و خاصیت ارتجاعی دارد؛ بنابراین خطوط تا و فواصل قفلهای زبانه نیازمند محاسبات ضریب ارتجاعی و زاویه معکوس است تا پس از تا خوردن، لبهها باز نشوند.
۴. آیا امکان تغییر گرافیک استند روی همان استراکچر برای کمپینهای فصلی وجود دارد؟
بله؛ در طراحی مهندسی کات استند، بخشهای گرافیکی و تاج استند (Header) به صورت ماژولار یا کشویی طراحی میشوند تا در کمپینهای بعدی، تنها با تعویض شیت چاپشده رویه، استراکچر اصلی با کمترین هزینه حفظ شود.
۵. تضمین عدم واژگونی استند در هایپرمارکتهای شلوغ چگونه اثبات میشود؟
با تحلیل ممان واژگونی در شبیهسازی سهبعدی، زاویه پایداری استندها تا شیب ۱۵ درجه انحراف تست شده و قاعده استندها با بالاستهای تعادلی پایدار میگردند.
